7세그먼트(7 Segment)

< 7 세그먼트 란? >

7개의 LED로 각각의 획의 조합으로 숫자나 문자를 나타 낼 수 있는 표시 장치로 FND(Flexible Numeric Display)라고도 합니다. 전자회로에서 수치 표현을 위해 주로 사용됩니다.

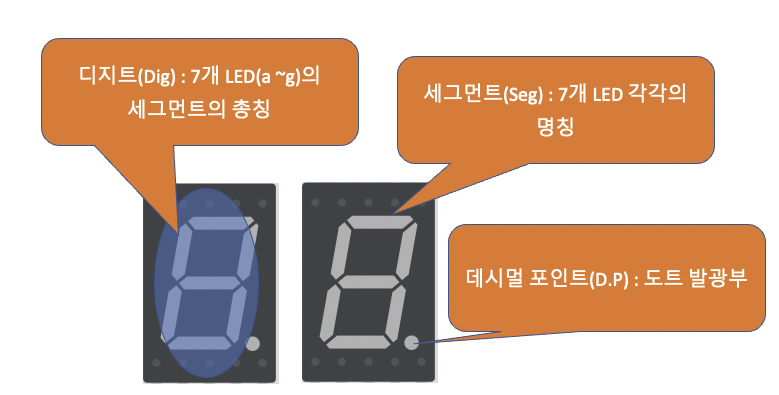

< 7 세그먼트 세부 명칭 >

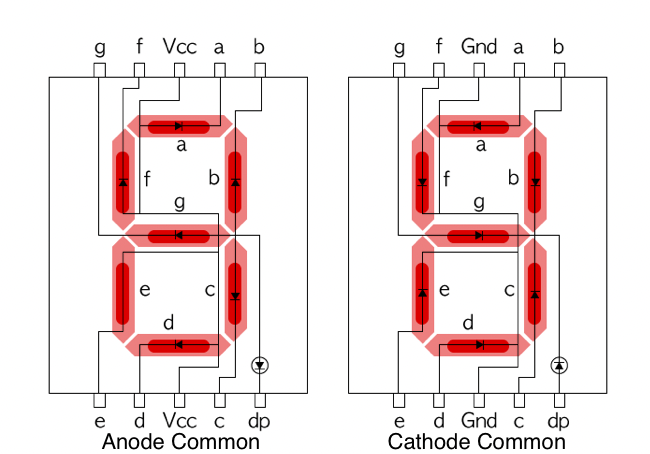

< 7세그먼트 구조 >

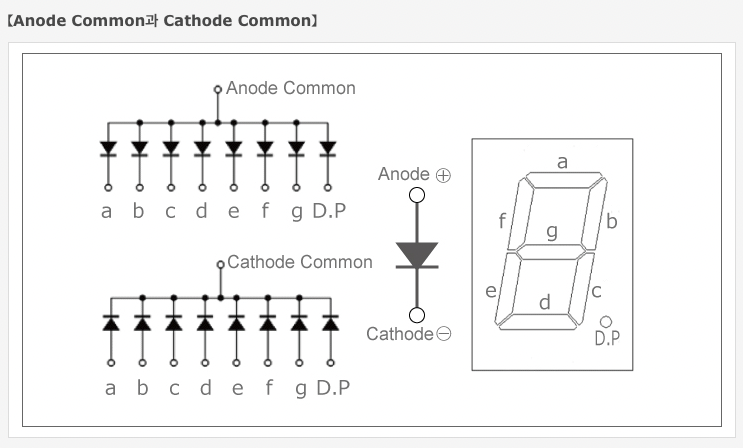

7세그먼트는 동작 방식에 따라 크게 Anode Common(+)와 Cathode Common(-) 타입의 2 종류가 있습니다.

• Anode Common : 공통의 핀이 + 인 경우
• Cathode Common : 공통의 핀이 - 인 경우

7 세그먼트는 상하 5개씩 10개의 핀이 있습니다.

Anode Common형은 Vcc에 Vcc(+5) 전원을 연결하고 각 세그먼트의 해당 핀이 High(+5V) 신호이면 LED가 Off이고 Low(0V) 신호이면 LED가 On 됩니다. 반대로 Cathode Common형은 Gnd에 접지를 연결하고 각 세그먼트의 해당 핀이 High(+5V) 신호이면 LED가 On이고 Low(0V) 신호이면 LED가 Off 됩니다. 이 방식을 이용 숫자를 표현합니다.

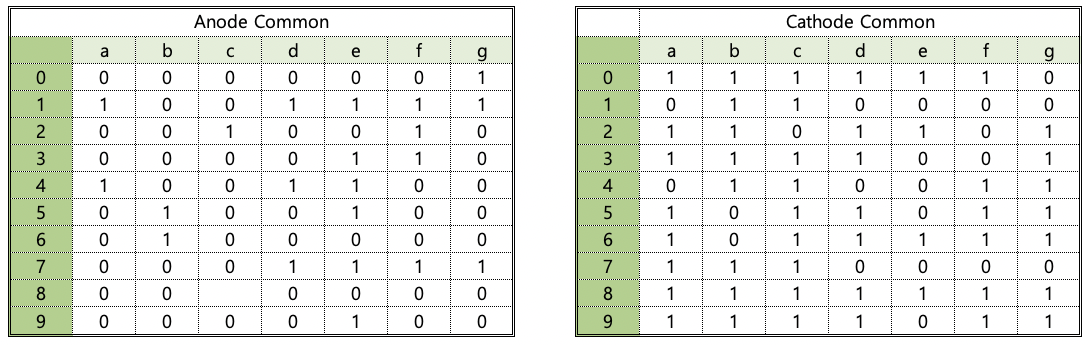

위의 표는 각 숫자를 표현하기 위한 세그먼트의 ON/OFF 표입니다.

이상으로 7 세그먼트에 대하여 알아봤습니다. 실습을 통하여 실 사용 방법에 대하여 학습하면서 완전한 사용법을 익히는 기회를 꼭 가져보세요...



아래 첨부 파일을 JAMECO사의 '5011' 7세그먼트 data sheet 입니다. 참조하세요.
