2013년도에 구입하여 사용 중인 MacBook Pro 13" 내년이면 10년 그만 은퇴할 나이가 된 것 같은데 주인의 잘못된 선택으로 모니터를 바꾸면서 OLED TV를 구매했다. 화면은 너무 화사하고 쨍하지만 그놈의 버닝 때문에 장시간 같은 화면으로 대기를 해야 하는 아두이노 코딩 학습에는 적당하지 않다. 그래서 잠시 휴식 중인 MacBook을 긴급 부활시켰다. 사용 중 아쉬운 용량 때문에 이참에 SSD 용량을 1TB로 UPGRADE 해주기로 했다.
<준비물>

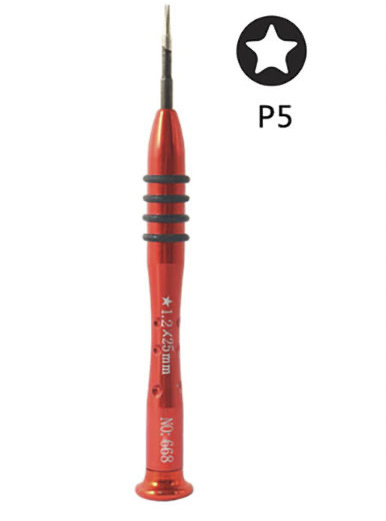

OPEN TOOL : P5 별 모양 드라이버
새로 장착할 SSD : 삼성 970EVO Plus 1TB

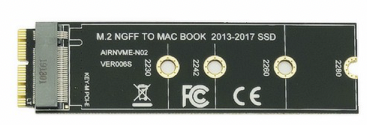

SSD 변환 어댑터 : NGFF M.2 NVME SSD Adapter Card
국내 구매 대행에서도 구매 가능 하지만 아마존에서 직구하는 것이 가격적으로 유리함 (한국까지 배송해주는 판매처도 많음) 가격은 6~17불 정도 임. 간혹 970 EVO Plus의 경우 미지원 한다는 내용이 판매처 혹은 유튜브도 있는데 2019년 하반기 상품부터 SSD 펌웨어가 업그레이드되었고 이후 생산분부터는 잘 지원한다고 함
<작업>
1. Mac book pro 파워 off

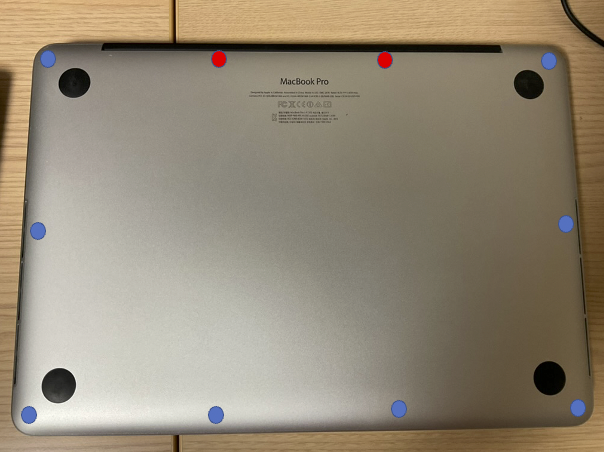

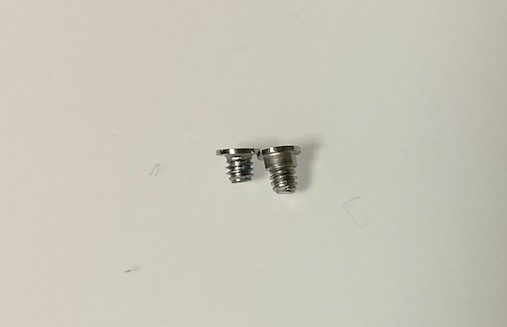

2. 뒤 상판 screw 제거 : P5 별모양 드라이버를 이용 총 10개의 screw를 제거한다. 이 중 붉은색 동그라미에 위치한 screw 2개는 파란 동그라미 위치의 8개 screw보다 짧다. 조립 시 주의 필요
3. 뒤 상판 제거 : 붉은색 동그라미(짧은 나사 위치)쪽을 잡고 위로 당기면 열림
4. 배터리 단자 제거 : 배터리 단자 경고 스티커를 위로 살짝 올려주고 단자의 양끝을 손으로 잡고 올려주면 빠짐
5. SSD 제거 : SSD 고정 SCREW를 풀고 SSD를 살짝 위로 올리면서 빼면 된다.

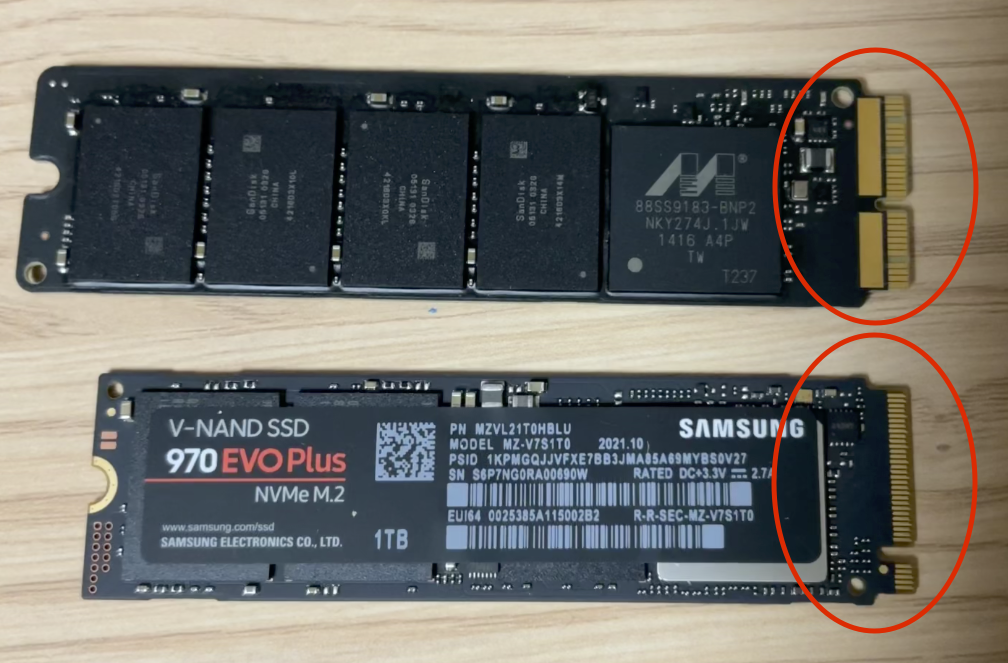

기존 SSD와 새로이 장착할 SSD의 단자 모양이 다름을 알수있다.

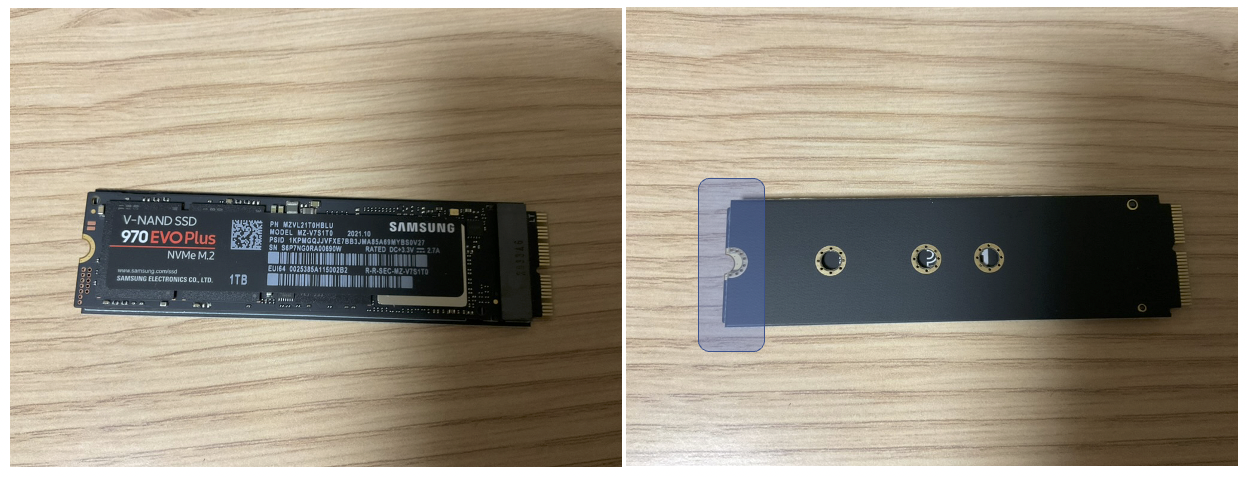

6. SSD 변환 어댑터에 970 EVO Plus 장착
뒤면에서 보면 고정 나사가 들어가는 반원 쪽이 일치시켜야 한다는 글들이 있는데 위 사진처럼 완전히 일치되지는 않습니다. 단 왼쪽 사진처럼 970 evo의 단자는 변환 어댑터 소켓에 완전히 들어가야 합니다.
7. 신규 SSD를 메인보드에 장착하고 고정 screw를 조임.

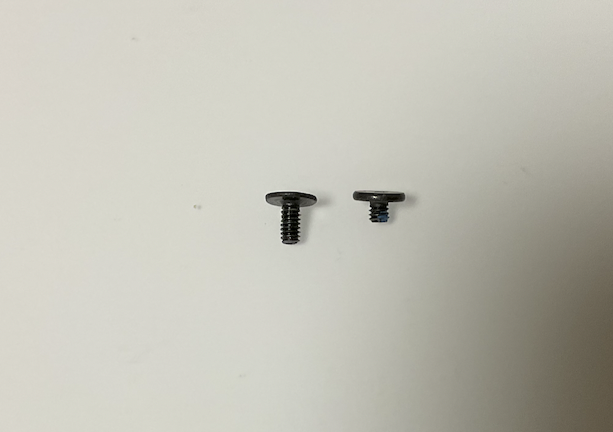

[주위] 어댑터 구매 시 같이 동봉되어 온 왼쪽의 긴 나사를 이용 고정한다. 이때 너무 센 힘으로 고정 시 아래 고정 부위가 파손의 위험이 있음 아주 약한 힘으로 조임
8. 배터리 단자를 연결함

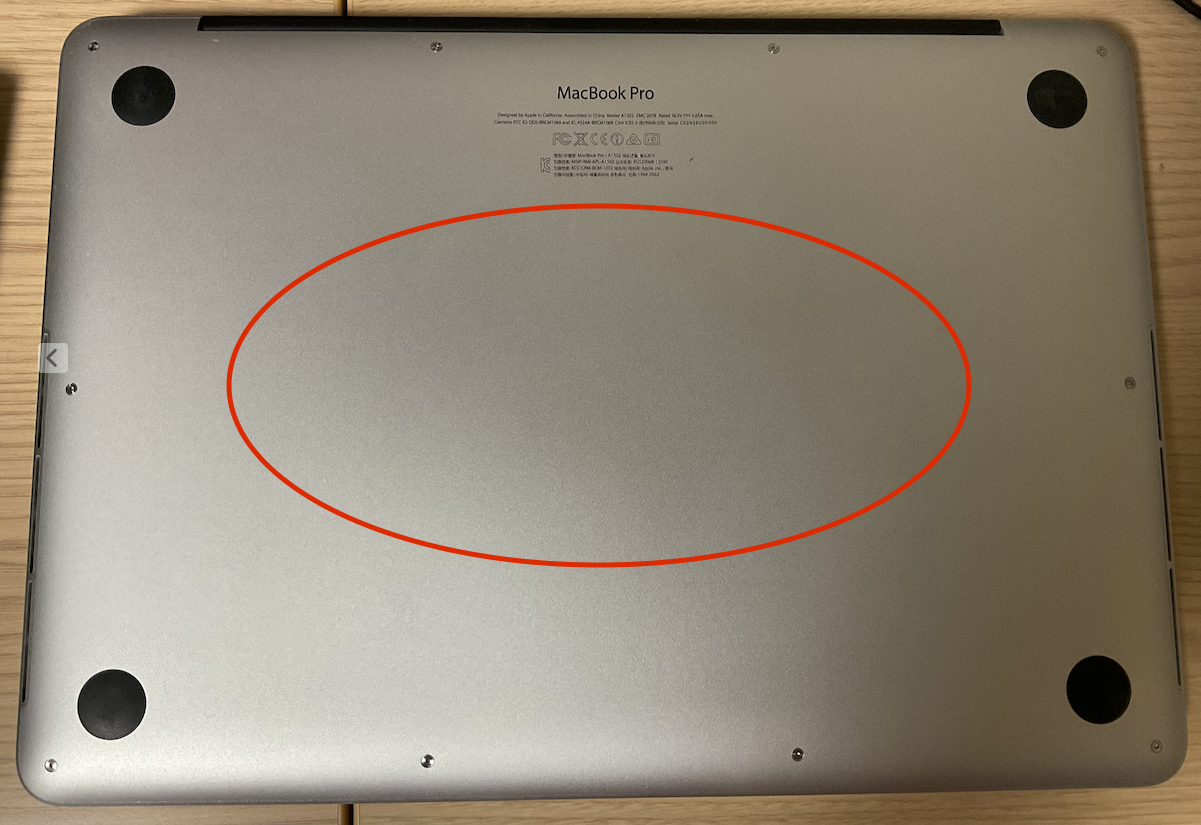

9. 뒤 상판 결합 : 결합 시 중앙 부위를 손으로 눌러주세요. 살짝 딱 소리(아주 작게)가 나면서 결합되는 느낌이 있음
10. 뒤판 SCREW를 조인팅 합니다. : 붉은색 2곳은 다른 곳 보다 짧은 나사로 조립합니다.
이상 SSD 조립에 대한 내용 있었습니다. 블로그라는 것을 처음 시작하게 되고 나서 내가 알고 있는 지식을 타인에게 전달한다는 것이 참으로 힘든 일이구나라고 느끼고 있습니다. 이후 OS 설치하는 법에 대하여 글을 적어 볼까 합니다... 좋은 하루 보내세요
빅서 클린 설치 관련 : https://coding-sinki.tistory.com/4?category=923793
