9장. 화재 감지 센서 실습

실습은 개인 학습을 위해 "주) 엘케이 임베디드" 사이트에서 구매한 아두이노 코딩 배우기 고급 키트를 이용한 학습입니다. 동봉된 책을 기반으로 학습하면서 개인적인 궁금증과 추가 필요한 부분을 정리한 블로그임을 미리 알려드립니다.



< 준비물 >

아두이노 우노 : 1개

USB 케이블  : 1개

점퍼 케이블(숫숫) : 4개가량

브레드 보드 : 1개, 830홀 사용

화재 감지 센서 : 1개

저항 : 10kΩ 1개

위 그림에서 화재 센서 대신 포토 센서로 표시(실제 실습은 화재 센서 사용)

화재 센서를 이용하여 실제 불꽃을 감지했을 때 아두이노에게 어떤 신호가 들어오는지에 대한 실습입니다.



팅커 캐드 링크입니다 : https://www.tinkercad.com/things/6I09p2oCuxP



< 참고 지식 >

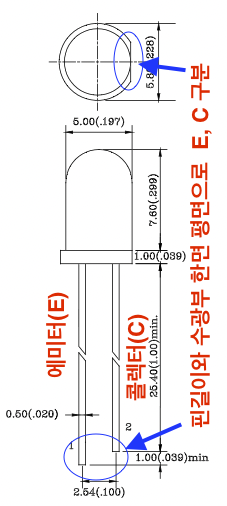

⦿ 화재감지 센서(Flame Detect Sensor) : 적외선 LED를 통해 화재 시 연소 반응에 의해 불꽃에서 파생되는 적외선 파장(760nm ~ 1100nm)을 감지하여 아날로그 혹은 디지털 신호를 출력해 주는 센서입니다. 근접 거리의 불꽃만 감지가 가능합니다.(최대 감지거리 약 17~18cm)

< 실습 코드 >

#define flame A0 // 센서 핀 A0로 설정
int val ;
void setup()
{
  Serial.begin(9600); //시리얼 통신 속도
  pinMode(flame, INPUT); //센서 핀 모드를 입력을 설정
}
void loop()
{
  val = analogRead(flame); //불꽃 센서의 아나로그 값을 입력받아 변수에 저장
  Serial.println(val);  // 시리얼 모니터에 출력
  delay(200);
}
